RIVER ROCK ELEVATION BOOKs

Elevations also illustrated below., scroll down.

***PLEASE NOTE THE THE PACKAGE BELOW WAS REVISED ON JANUARY 6, 2025

STAGE CONCEPT

STAGE ELEVATIONS

ENTRY

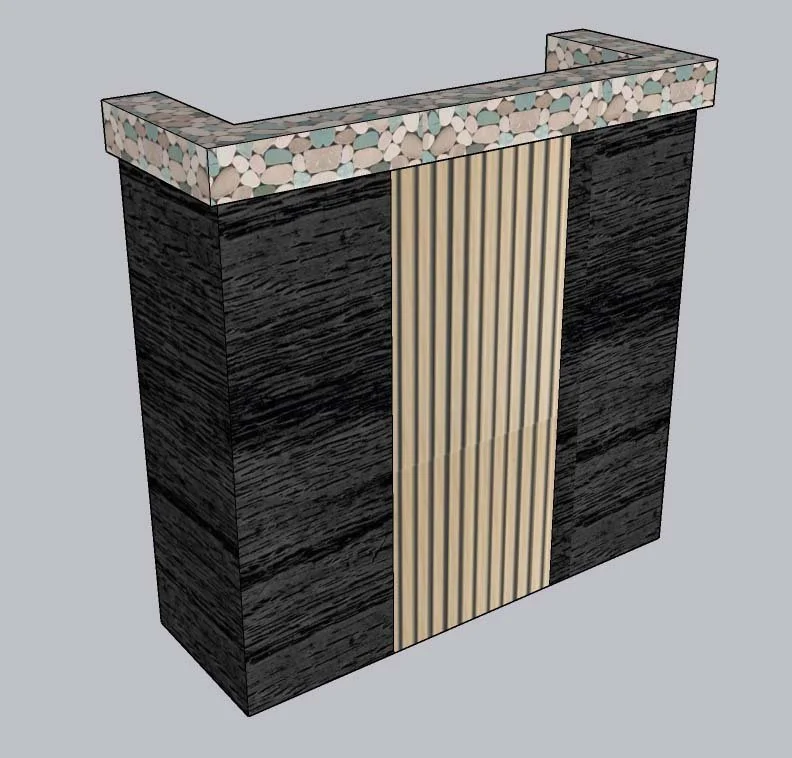

HOSTESS STATION

T-SHIRT RETAIL DISPLAY

TRAY CEILING CENTERPEICE

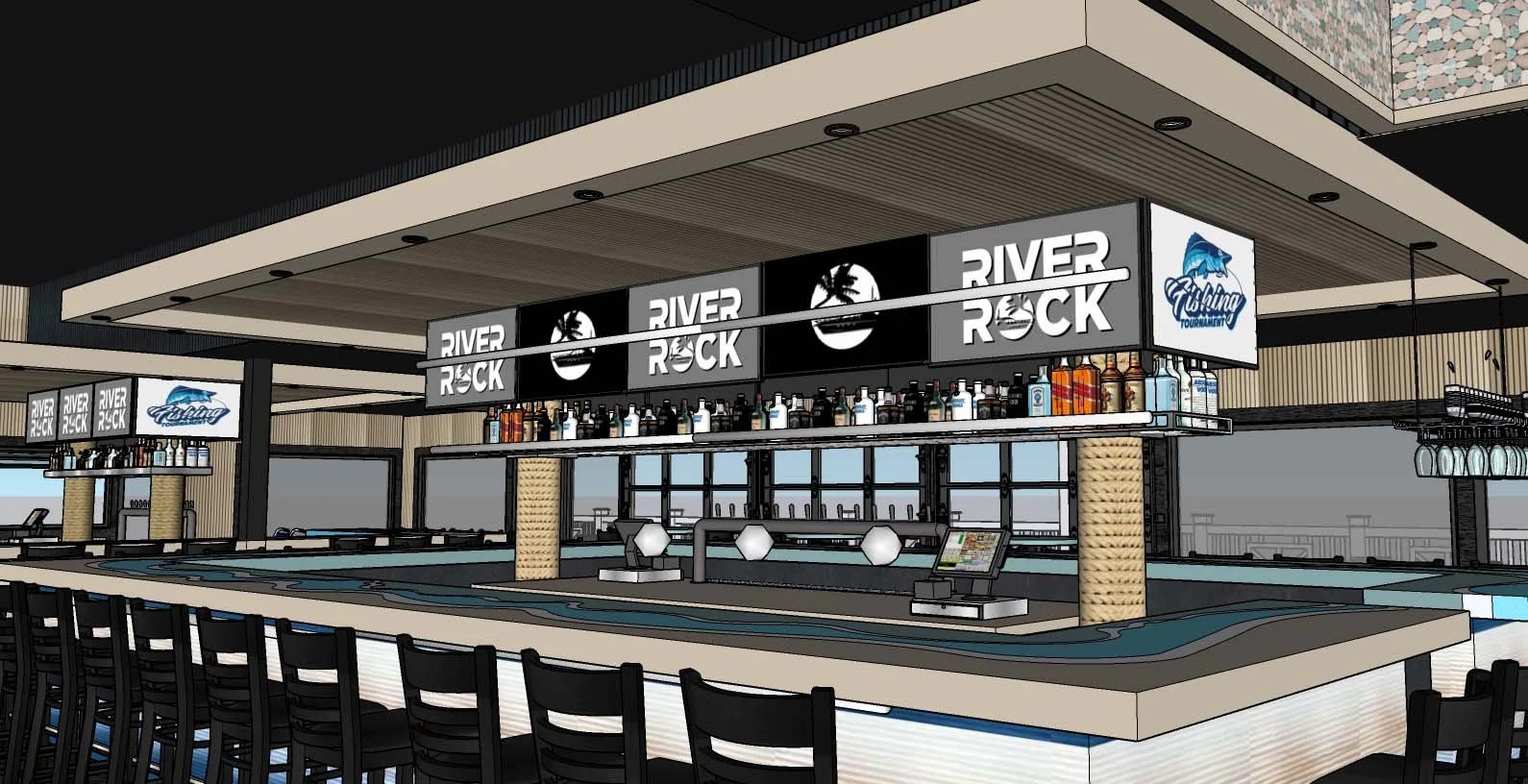

BAR 1

1ST BAR 8”X8” RECESSED PINSPOT SOFFIT CENTERED OVER BARTOP - PARTIALLY FLUSH & FLOATING

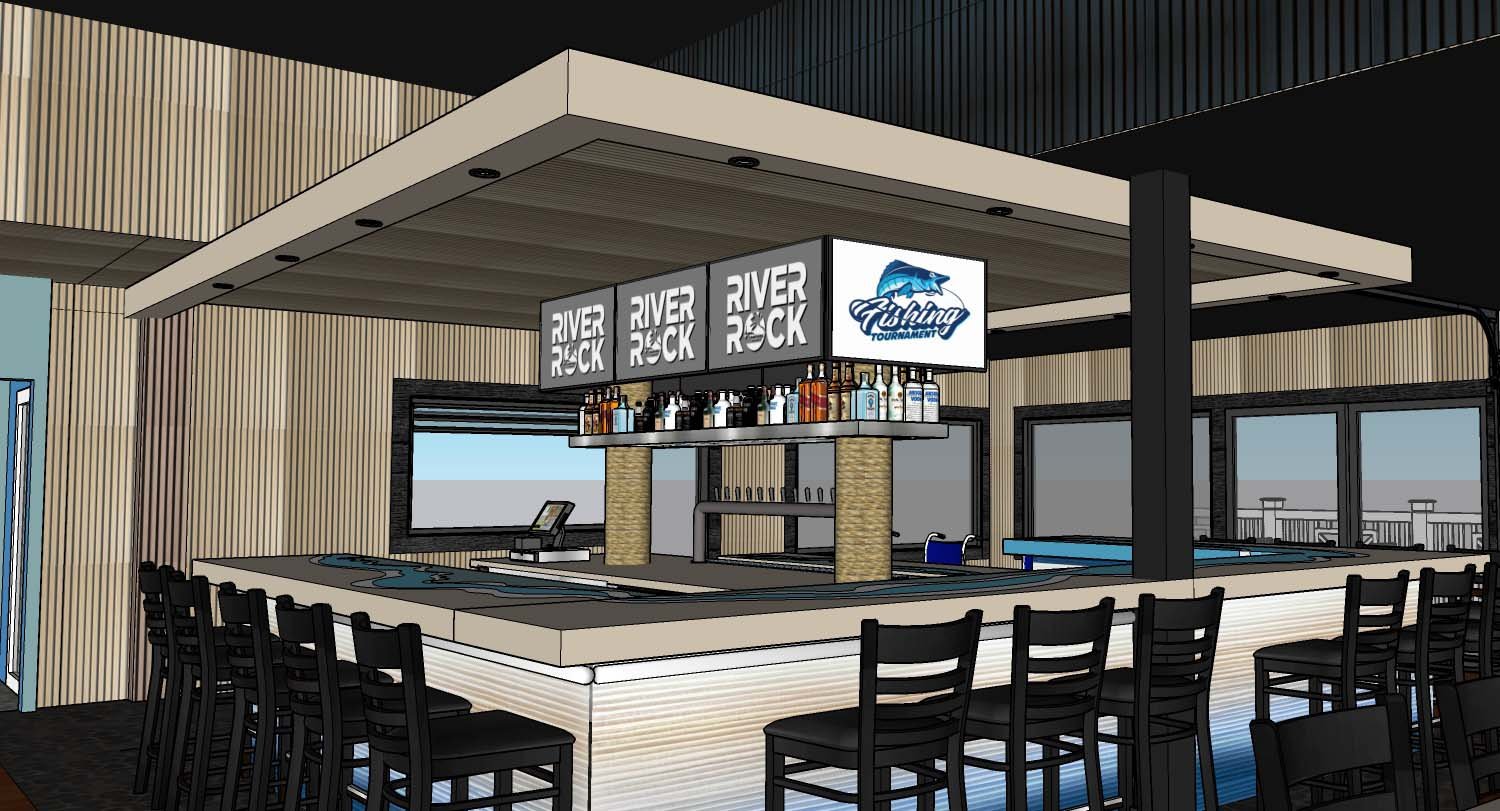

BAR 2

2ND BAR 8”X8” RECESSED PINSPOT SOFFIT CENTERED OVER BARTOP - PARTIALLY FLUSH & FLOATING AND DIES INTO EXTERIOR WALL AND STORAGE CLOSET

LIQUOR SOFFITS

-STEEL FRAME

-1” STEEL RIBS EVERY 3’ ON FLOOR (MAY NEED CETNER RIB END TO END TO SUPPORT WEIGHT OF LIQUOR BOTTLES DEPENDING ON GAUGE OF METAL FLOOR GRATING, FABRICATOR TO ADVISE))
-METAL MESH TYPE GRATING FLOOR

-SUSPEND RODS OR AIRPLANE CABLE

-PAINT LOW LUSTER MATTE METAL PAINT

LIQUOR SOFFIT BAR 1

BAR ISLANDS

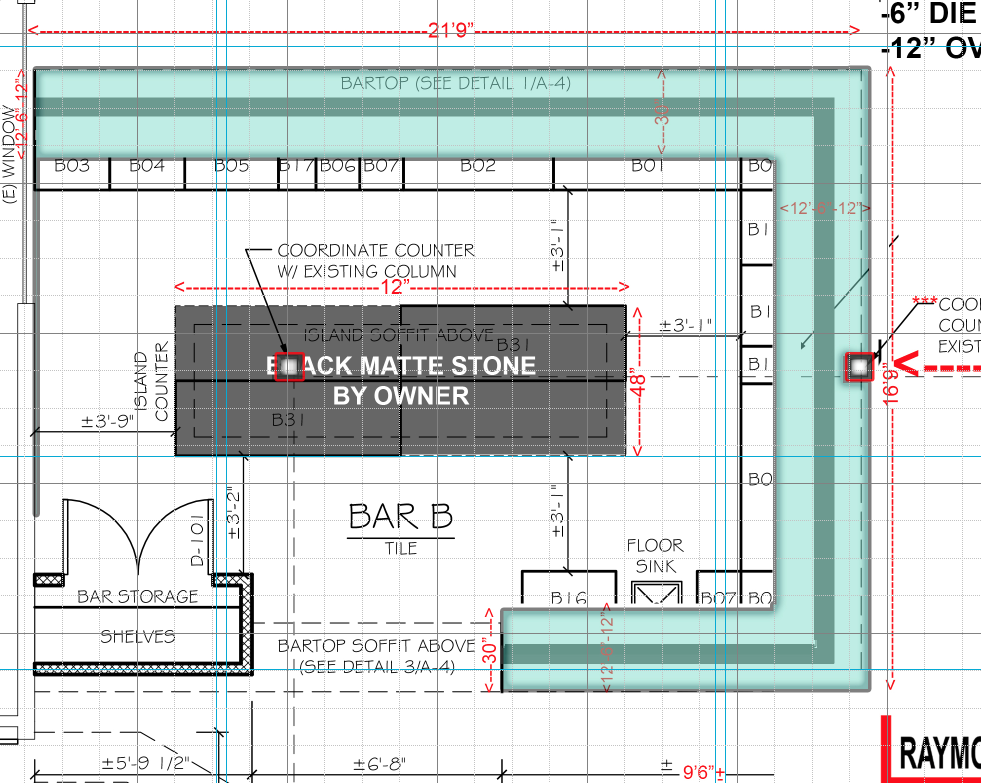

***PLEASE NOTE BAR 1 & BAR 2 HAVE THE SAME ISLAND WITH THE EXCEPTION OF 1 MODIFICATION ON BAR 2 (COLUMN THROUGH UNIT - SEE DIAGRAM BELOW INDICATING SUCH, PLEASE CONFIRM IN FIELD.

8’ ROUND PINSPOT FLUSH MOUNT SOFFITS

PARTY DINNING ROOM BUFFET

PARTY DINING ROOM BACK BAR

FROSTED PARTY DINING ROOM BAR WINDOWS

PARTY ROOM BAR FLOATING LIQUOR SOFFIT

FIREPLACE WALL IN PARTY DINING ROOM
